CD/CG250系列重載油缸

+

CD/CG250系列重載油缸

所屬分類：

產品簡介

特別適合于環境惡劣、重載的工作狀態下，廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。

產品介紹

本系列缸是由14種缸徑，分別按四種速比組成28種規格的單活塞雙作用差動油缸。另外缸頭法蘭式、中間耳軸安裝式和底座安裝式三種還可做成雙活塞桿雙作用等速油缸，再加上無端部緩沖和兩端部有緩沖與上述 28 種規格組成384個品種。特別適合于環境惡劣、重載的工作狀態下，廣泛應用于鋼鐵、鑄造、鍛造及機械制造等工業部門。工作壓力25Mpa、35Mpa，環境溫度-30℃~100℃。

● 型號說明

型號說明

● 技術參數

250	350	缸徑D	桿徑d	速比Ψ	D/d
√		40	20	1.3	40/20
√	√		28	2	40/28
√		50	28	1.4	50/28
√	√		35	2	50/35
√		63	35	1.4	63/35
√	√		45	2	63/45
√		80	45	1.4	80/45
√	√		55	2	80/55
√		100	55	1.4	100/55
√	√		70	2	100/70
√		125	70	1.4	125/70
√	√		90	2	125/90
√		140	90	1.6	140/90
√	√		100	2	140/100

250	350	缸徑D	桿徑d	速比Ψ	D/d
√		160	100	1.6	160/100
√	√		110	2	160/110
√		180	110	1.6	180/110
√	√		125	2	180/125
√		200	125	1.6	200/125
√	√		140	2	200/140
√		220	140	1.6	220/140
√	√		160	2	220/160
√		250	160	1.6	250/160
√	√		180	2	250/180
√		280	180	1.6	280/180
√	√		200	2	280/200
√		320	200	1.6	320/200
√	√		220	2	320/220

缸徑 D	桿徑 d	速比 Ψ	活塞面積cm²		理論輸出力KN										最大行程
			無桿腔	有桿腔	5MPa		10MPa			25MPa			35MPa
					推力	拉力	推力	拉力	推力		拉力	推力		拉力
40	20	1.3	12.56	9.42	6.28	4.71	12.56	9.42	31.40		23.55	43.98		32.90	2000
	28	2		6.40		3.20		6.40			16.00			22.40
50	28	1.4	19.63	13.47	9.82	6.74	19.64	13.48	49.10		33.70	68.72		47.18	3000
	35	2		9.45		4.73		9.46			23.65			33.07
63	35	1.4	31.17	20.99	15.58	10.50	31.17	21.00	77.90		52.50	109.1		73.50	4000
	45	2		15.27		7.63		15.26			38.15			53.04
80	45	1.4	50.26	34.36	25.13	17.18	50.27	34.36	125.65		85.90	175.90		120.26	6000
	55	2		25.63		12.82		25.64			64.10			89.70
100	55	1.4	78.54	53.91	39.27	26.95	78.54	53.90	196.35		134.75	274.90		188.65	8000
	70	2		40.06		20.03		40.06			100.15			140.20
125	70	1.4	122.72	84.24	61.35	42.10	122.70	84.20	306.75		210.50	429.50		294.70	8000
	90	2		59.10		29.55		59.10			147.75			206.90
140	90	1.6	153.94	90.32	76.95	45.15	153.90	90.30	384.75		225.75	538.70		316.05	10000
	100	2		75.40		37.70		75.40			188.40			263.90
160	100	1.6	201.06	122.50	100.50	61.25	201.00	122.50	502.50		306.25	703.50		428.75
	110	2		106.00		53.00		106.00			265.00			371.00
180	110	1.6	254.47	159.43	127.23	79.70	254.47	159.40	636.17		398.87	890.60		557.90
	125	2		131.75		65.87		131.75			329.87			460.90
200	125	1.6	314.16	191.40	157.05	95.70	314.10	191.40	785.25		478.50	1099		669.90
	140	2		160.20		80.10		160.20			400.50			560.70
220	140	1.6	380.13	229.19	190.00	113.00	380.10	226.20	950.33		565.47	1330		791.00
	160	2		179.07		89.53		179.00			447.60			626.50
250	160	1.6	490.87	289.80	245.40	144.90	490.87	289.80	1227.2		724.50	1715		1014.3
	180	2		236.40		118.20		236.40			591.00			826.00
280	180	1.6	615.75	361.28	307.80	180.60	615.75	361.30	1539.4		903.20	2155		1264.2
	200	2		301.59		150.80		301.60			754.00			1056.0
320	200	1.6	804.25	490.08	402.10	245.00	804.20	490.00	2010.0		1225.2	2814.8		1715.0
	220	2		424.11		212.00		424.00			1060.3			1484.0

● 工作條件

工作壓力：CD/CG250 25Mpa CD/CG350 35Mpa

工作溫度：-30℃~+100℃

工作介質：礦物油、磷酸酯和水－乙二醇

運行速度：0.5m/s（采用特殊密封可達15）

介質粘度：2.8~380cst

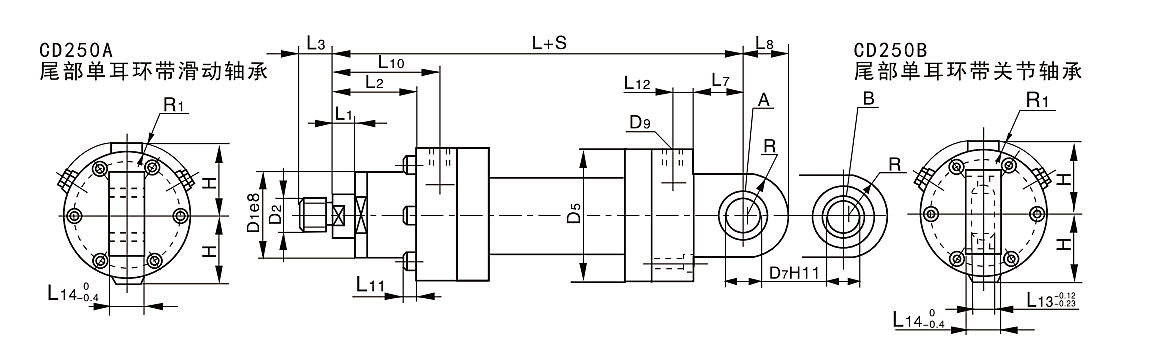

● 安裝形式

安裝形式

● 安裝尺寸：（單位：mm）

缸徑D			40	50	63		80	100	125		140	160	180		200	220	250		280	320
桿徑d			20/28	28/35	35/45		45/55	55/70	70/90		90/100	100/110	110/125		125/140	140/160	160/180		180/200	200/220
D1			55	68	75		95	115	135		155	180	200		215	245	280		305	340
CD250A、CD250B	D2	A	M18X2	M24X2	M30X2		M39X3	M50X3	M64X3		M80X3	M90X3	M100X3		M110X4	M120X4	M120X4		M150X4	M160X4
		G	M16X1.5	M22X1.5	M28X1.5		M35X1.5	M45X1.5	M58X1.5		M65X1.5	M80X2	M100X2		M110X2	M120X3	M120X3		M130X3	—
	D5		85	105	120		135	165	200		220	265	290		310	355	395		430	490
	D7		25	30	35		40	50	60		70	80	90		100	110	110		120	140
	D9	01	1/2” BSP			3/4” BSP				1”BSP				11/4” BSP				11/2” BSP
		02	M22X1.5	M22X1.5	M27X2		M27X2	M33X2	M42X2		M42X2	M48X2	M48X2		M48X2	M48X2	M48X2		M48X2	M48X2
	L		252	265	302		330	385	447		490	550	610		645	750	789		884	980
	L1		17	21	25		15.5	33	32		37/33	40	40/37		40	25	25		35	40
	L2		54	58	67		65	85	97		105	120	130		135	155	165		170	195
	L3	AA	30	35	45		55	75	95		110	120	140		150	160	160		190	200
		GG	16	22	28		35	45	58		65	80	100		110	120	120		130	—
	L7		32.5	37.5	45		52.5/50	60	70		75	85	90		115	125	140		150	175
	L8		27.5	32.5	40		50	62.5	70		82	95	113		125	142.5	160		180	200
	L10		76	80	89.5		86	112.5	132		145	160	175		180	225	235		270	295
	L11		8	10	12		12	16	—		—	—	—		—	—	—		—	—
	L12		20.5	20.5	22.5		32.5	32.5	35		40	40	55		40	70	70		99	100
	L14		23	28	30		35	40	50		55	60	65		70	80	80		90	110
	H		45	55	63		70	82.5	103		112.5	132.5	147.5		157.5	180	200		220	250
	R		27.5	32.5	40		50	62.5	65		77	88	103		115	132.5	150		170	190
	R1		7/16	2/14	2/9		1.5/5	-/11.5	4/-		—	27.5/-	18/-		20/-	—	—		—	—
CD250B		L13	20	22	25		28	35	44		49	55	60		70	70	70		85	90
CD250A CD250B		系數X	5	7.5	13		18	34	76		99	163	229		275	417	571		712	1096
		系數Y	0.011/0.015	0.015/0.019	0.020/0.024		0.030/0.039	0.050/0.060	0.078/0.092		0.105/0.122	0.136/0.156	0.170/0.192		0.220/0.246	0.262/0.299	0.346/0.387		0.378/0.434	0.510/0.562
		重量kg	M=X+Y×S

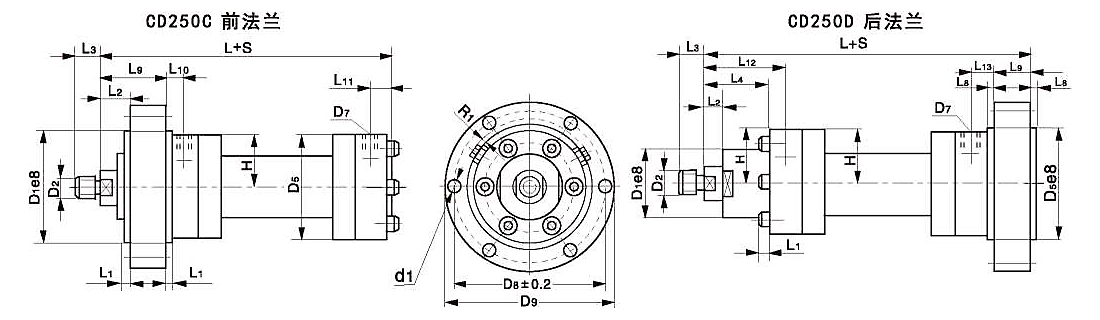

● 安裝形式

●?安裝尺寸：（單位：mm）

缸徑D			40	50	63	80	100	125	140	160	180	200	220	250	280	320
桿徑d			20/28	28/35	35/45	45/55	55/70	70/90	90/100	100/110	110/125	125/140	140/160	160/180	180/200	200/220
CD250C, CD250D	D2	A	M18X2	M24X2	M30X2	M39X3	M50X3	M64X3	M80X3	M90X3	M100X3	M110X4	M120X4	M120X4	M150X4	M160X4
		G	M16X1.5	M22X1.5	M28X1.5	M35X1.5	M45X1.5	M58X1.5	M65X1.5	M80X2	M100X2	M110X2	M120X3	M120X3	M130X3	—
	D7	01	1/2 ”BSP		3/4”BSP		1 ”BSP	1 1/4”BSP		1 1/2”BSP
		02	M22X1.5	M22X1.5	M27X2	M27X2	M33X2	M42X2	M42X2	M48X2	M48X2	M48X2	M48X2	M48X2	M48X2	M48X2
	D8		108	130	155	170	205	245	265	325	360	375	430	485	520	600
	D9		130	160	185	200	245	295	315	385	420	445	490	555	590	680
	L3	A	30	35	45	55	75	95	110	120	140	150	160	160	190	200
		G	16	22	28	35	45	58	65	80	100	110	120	120	130
	d1		9.5	11.5	14	14	18	22	22	28	30	33	33	39	39	45
	Ri(A10/B10)		7/16	2/14	2/9	1.5/5	-/11.5	4/-	—	27.5/-	18/-	20/-	—	—	—	—
	H		45	55	63	70	82.5	103	112.5	132.5	147.5	157. 5	180	200	220	250
CD250C	D1		90	110	130	145	175	210	230	275	300	320	370	415	450	510
	D5		85	105	120	135	165	200	220	265	290	310	355	395	430	490
	L		268	278	324	325	405	474	520	585	635	665	780	814	905	1000
	L1		5	5	5	5	5	5(10)	10	10	10	10	10	10	10	10
	L2		19	23	27	25	35	37	45	50	50	50	60	70	65	65
	L9		49	53	62	60	80	87	95	110	120	125	145	155	160	185
	L13		27	27	27.5	26	32.5	45	50	50	55	55	80	80	110	110
	L11		27	27	27.5	30	32.5	35	45	50	55	45	80	80	109	110
CD250D	D1		55	68	75	95	115	135	155	180	200	215	245	280	305	340
	D5		90	110	130	145	175	210	230	275	300	320	370	415	450	510
	L		256	264	297	315	375	432	475	535	585	615	720	744	839	935
	L1		8	10	12	12	16					—
	L2		17	21	25	15.5	33	32	37/33	40	40/37	40	25	25	35	40
	L4		54	58	67	65	85	97	105	120	130	135	155	165	170	195
	L8		5	5	5	10	10	10	10	10	10	10	10	10	10	10
	L9		30	30	35	35	45	50	50	60	70	75	85	85	95	120
	L12		76	80	89.5	86	112.5	132	145	160	175	180	225	235	270	295
	L13		27	27	27.5	35	37.5	40	50	50	55	50	80	80	109	110
CD250C		系數X	8	12	20	23	41	95	120	212	273	334	485	643	784	1096
CD250D		系數X	9	13	22	26	48	95	120	212	273	334	485	643	784	1263
CD250C CD250D		系數Y	0.11/0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.060	0.078/ 0.092	0.105/ 0.122	0.136/ 0.156	0.170/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387	0.378/ 0.434	0.510/0.562
CD250C CD250D		重量kg	M=X+Y×S

● 安裝形式

CD250E 中間銷軸

CD250E 中間銷軸

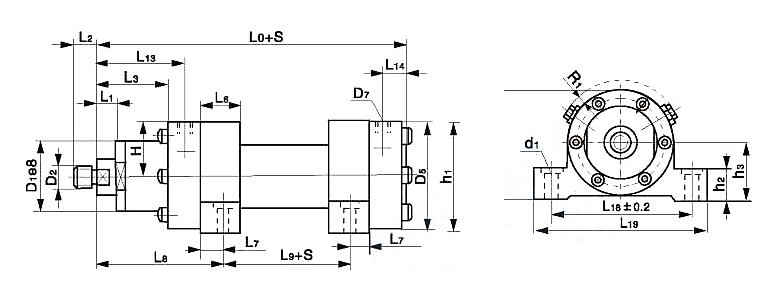

CD250F 底座安裝

CD250F 底座安裝

● 安裝尺寸（單位：mm）

缸徑 D			40	50	63	80	100	125	140	160	180	200	220	250	280	320
桿徑 d			20/28	28/35	35/45	45/55	55/70	70/90	90/100	100/110	110/125	125/140	140/160	160/180	180/200	200/220
CD250E.F	D1		55	68	75	95	115	135	155	180	200	215	245	280	305	340
	D2	A	M18X2	M24X2	M30X2	M39X3	M50X3	M64X3	M80X3	M90X3	M100X3	M110X4	M120X4	M120X4	M150X4	M160X4
		G	M16X1.5	M22X1.5	M28X1.5	M35X1.5	445X1.5	M58X1.5	M65X1.5	M80X2	M100X2	M110X4	M120X3	M120X3	M130X3	—
	D5		85	105	120	135	165	200	220	265	290	310	355	395	430	490
	D7	01	1/2 ”BSP		3/4”BSP		1 ”BSP	1 1/4”BSP		1 1/2”BSP
		02	M22X1.5		M27X2		M33X2	M42X2		M48X2
	L1		17	21	25	15.5	33	32	37/33	40	40/37	40	25	25	35	40
	L2	A	30	35	45	55	75	95	110	120	140	150	160	160	190	200
		G	16	22	28	35	45	58	65	80	100	110	120	120	130	——
	L3		54	58	67	65	85	97	105	120	130	135	155	165	170	195
	L13		76	80	89.5	86	112.5	132	145	160	175	180	225	235	270	295
	L14		27	27	27.5	30	32.5	35	45	50	55	45	80	80	109	110
CD250E	D8		30	30	35	40	50	60	65	75	85	90	100	110	130	160
	L		268	278	324	325	405	474	520	585	635	665	780	814	905	1000
	L7		35	35	40	45	55	65	70	80	95	95	110	125	145	175
	L10		136	143.5	162	170	201	237	260	292.5	317.5	332.5	390	407	452	500
	L11		8	?10	12	12	16					—				—
	L15		95-0.2	115-0.5	130-0.2	145-0.2	175-0.2	210-0.5	230-0.5	275-0.5	300-0.5	320-0.5	370-0.5	410-0.5	450-0.5	510-0.5
	L16		20	20	20	25	30	40	42.5	52.5	55	55	60	65	70	90
	R		1.6	1.6	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
	系數X		7	10	17.5	20	35	81	104	165	248	282	444	591	745	1138
CD250F	L0		226	234	262	275	325	377	420	475	515	535	635	659	744	815
	L6		30	35	40	55	65	60	65	75	80	90	904	100	110	120
	L7		12.5	12.5	15	27.5	25	30	32.5	37.5	40	45	47	50	55	60
	L8		106.5	110.5	127	135	165	192	207.5	232.5	250	260	307	320	370	400
	L9		55	57	70	55	75	90	105	120	135	145	166	174	165	200
	L18		110	130	150	170	205	255	280	330	360	385	445	500	530	610
	L19		135	155	180	210	250	305	340	400	440	465	530	600	630	730
	d1		11	11	14	18	22	25	28	31	37	37	45	52	52	62
	h2/h3		26/45	3V55	37/65	42/70	52/85	60/105	65/115	70/135	80/150	85/160	95/185	110/205	125/225	140/255
	h4		90	110	128	140	167.5	208	227.5	265.5	297.5	317.5	365	405	445	505
	系數X		7	10	17.5	20	35	85	111	184	285	302	510	589	816	1171
CD250E CD250F	系數Y		0.011/ 0.015	0.015/ 0.019	0.020/ 0.024	0.030/ 0.039	0.050/ 0.060	0.078/ 0.092	0.105/ 0.122	0.136/ 0.156	0.170/ 0.192	0.220/ 0.246	0.262/ 0.299	0.346/ 0.387	0.387/ 0.434	0.510/ 0.562
CD250E CD250F	重量Kg		M=X+Y+S
